BISMARCK RC
****************
de Jean-Paul GIRARD


Mai 2018





Souvenez-vous! Jean-Paul a construit un superbe Bismarck l'an passé (maquette statique).
(voir sa page: ICI)
Loin d'être épuisé par le chef-d'œuvre accompli, notre amiral a repris le collier pour en construire un autre, radiocommandé celui-là!



                                                                                                     Echelle: 1/200
                                                                                                     Longueur: 130cm
                                                                                                     Largeur: 20 cm
                                                                                                     Masse:   10 à 12kg

2 Moteurs Speed 400 réductés + 2 gouvernails + 1 propulseur d'étrave
2 contrôleurs 110A (1 pour les moteurs, 1 pour le propulseur d'étrave)
2 batteries LiPo 3S (11,1V) 5500mAh (1 pour la motorisation, 1 pour les leds)
3 hélices dont une factice (hélice centrale)
Eclairage leds + Production de fumée + Canons tournants (4 grands et 6 petits) actionnés par des micro-servos
Tirant d'eau:  8cm    Coque large et fond plat
8 voies en 41Mhz : Gouvernail / Propulseur d'étrave / 3 voies pour les leds (5 micro-servos et mini-rupteurs)
 Fumée / Corne de brume
En construction depuis septembre 2016

Quelques détails de la construction en cours































Attention! Les motifs de la nappe rajoutent du fil fantôme! Jean-Paul doit avoir une très bonne vue!

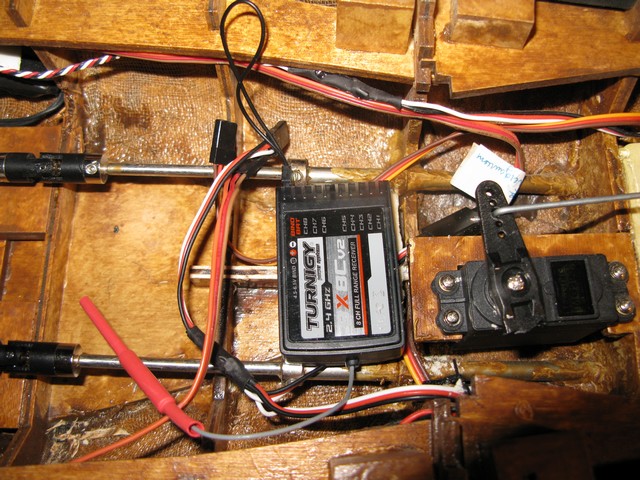

Y'a du led dans l'air! Tout sera commandé via la radio grâce à un switch électronique



Sur ce multi-switch électronique qui vaut trois sous, on branche en entrée 6 séries de leds
En sortie il y a une prise vers une voie du récepteur. Le multi-switch est programmé sur un bouton à impulsions.
Pour en savoir plus contacter Jean-Paul ou Guy...

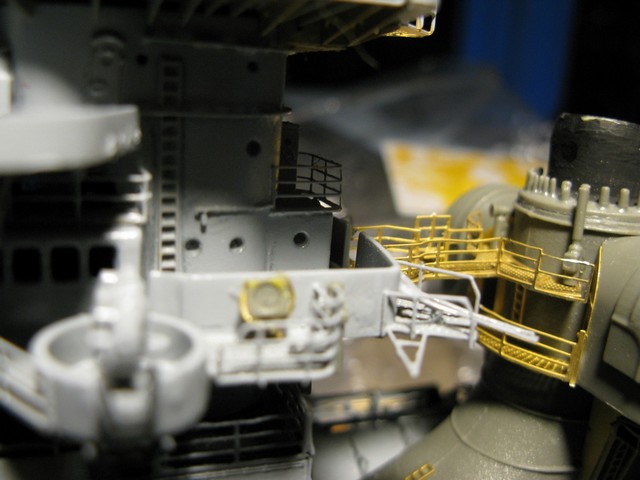

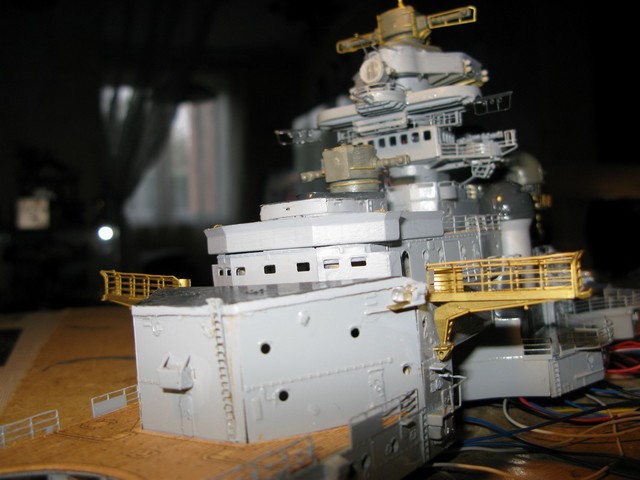

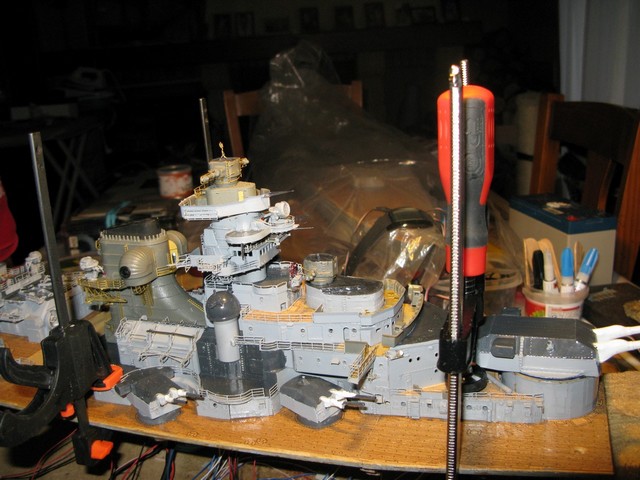

Les superstructures du Bismarck ont déjà une belle allure.                La plupart des détails, cloisons et tourelles sont en laiton.

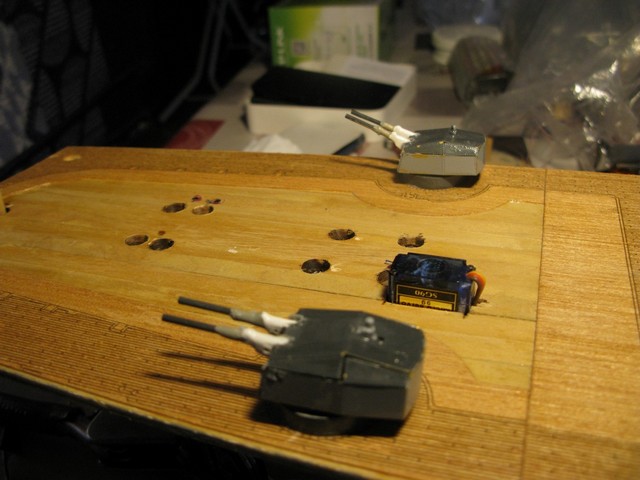

Les tourelles des canons seront fonctionnelles grâce à de micro-servos.

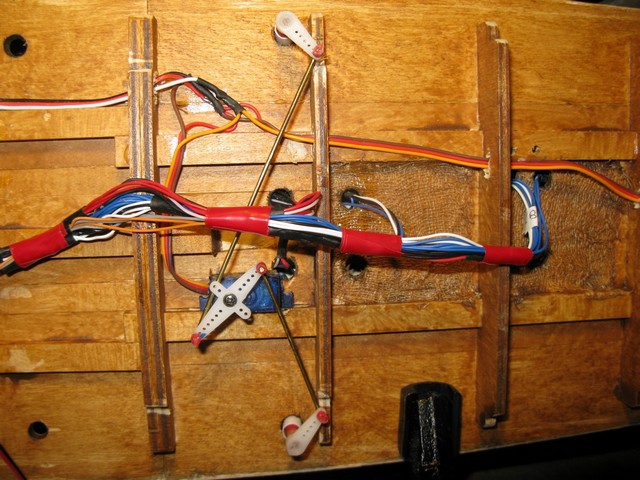

Daltoniens s'abstenir! Grâce aux couleurs des fils, on s'y retrouve!!!  ;-)

Canots de sauvetage et embarcations diverses sont terminés.                                      Le tube noir et les câbles blancs commanderont la fumée de la cheminée.


                                 Les ARADO R196 sont prêts au vol!                                              Double motorisation à commande séparée


              Le propulseur d'étrave bien caché sous le pont avant.

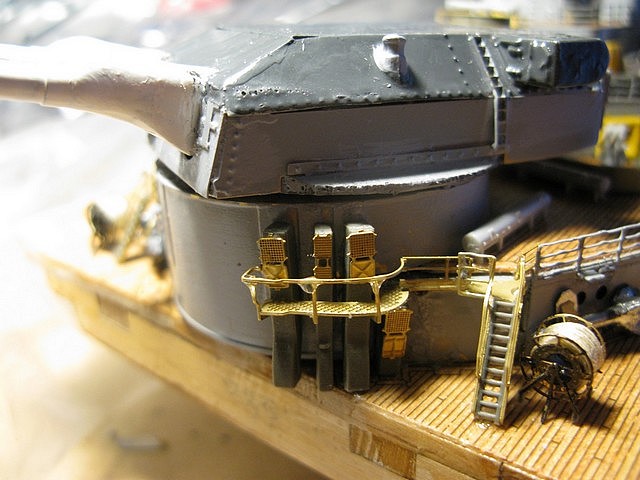

Les tourelles sont pivotantes grâce à des micro-servos et de multiples renvois
































































































































Bravo l'artiste!

(Photos: Denis et Jean-Paul G.)
