Pièces à préparer avant le début du chantier

Le fuselage se construisant en demi-coquilles, il faut préparer les demi-couples qui supportent les fourreaux de clés d'aile. Dès le départ, on attaque une pièce maîtresse du planeur. Celle qui donnera le bon dièdre et qui devra supporter tous les efforts subis sur les demi-ailes..

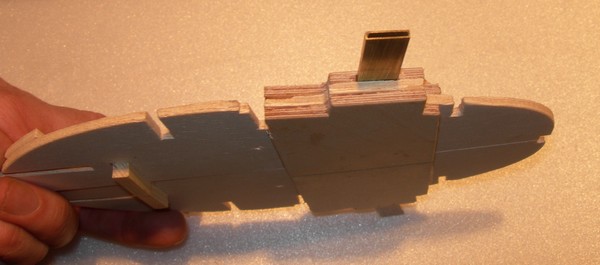

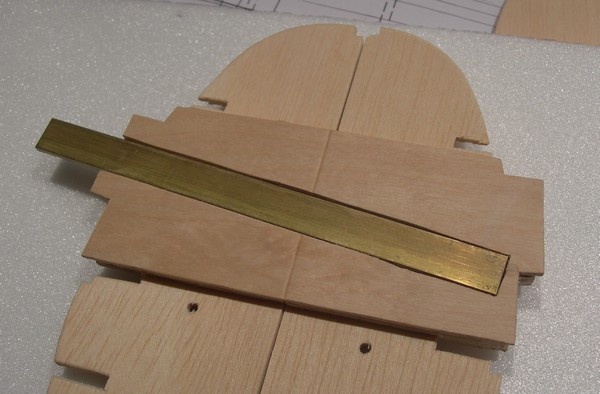

Le fourreau en laiton dans son logement, avant fermeture du caisson.

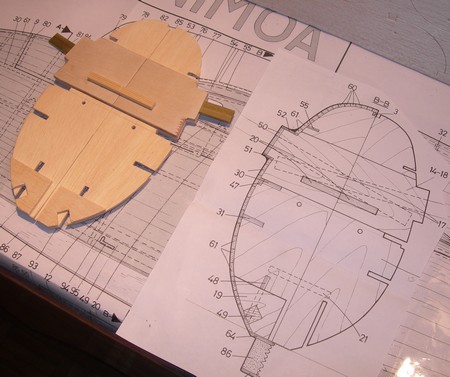

Les plans de face et de profil indiquent parfaitement la place de chaque pièce. Il y a quelques ajustements à faire. Bien vérifier la largeur des encoches (3mm). Il est plus facile de limer une pièce dans la main, qu'une pièce collée sur le chantier!



Il est préférable de faire les collages à l'époxy lente (Araldite). On a le temps de faire l'ajustage des pièces. Cette colle imprègne bien le bois et le collage est très résistant.

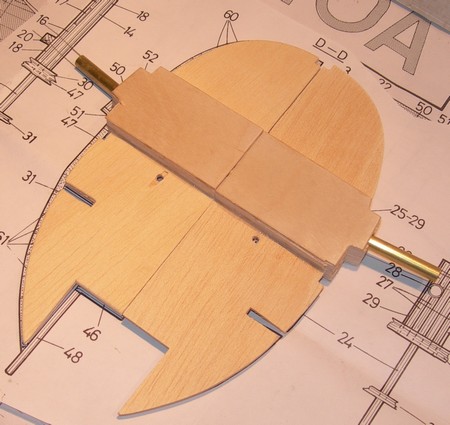

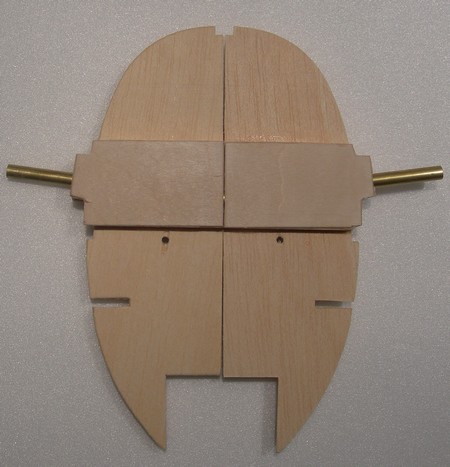

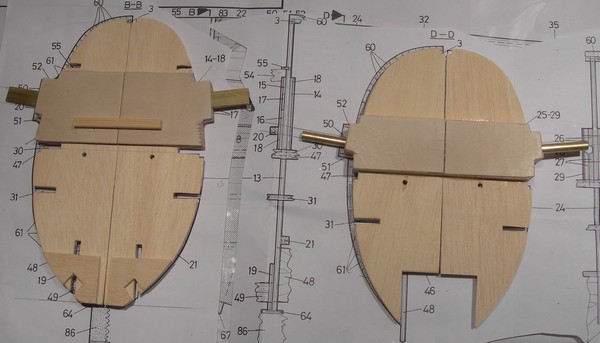

A gauche, le couple principal renfermant les fourreaux de clés d'aile (clés en acier plat). A droite, le couple à l'arrière de l'emplanture renfermant les tubes des clés de centrage du profil (cap 5mm)

Les fourreaux de clés d'aile ne sont pas encore collés. Un petit coup de poncette pour rendre le travail propre.

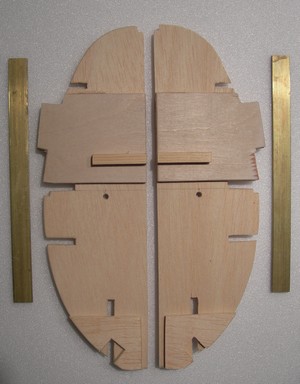

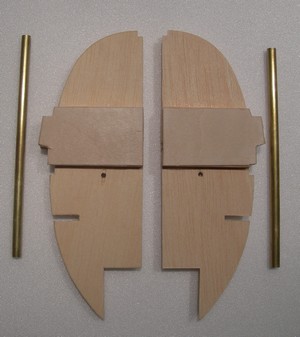

Bien sûr, les 2 demi-couples ne sont pas collés puisqu'on va construire le fuselage en demi-coquilles



Il en va de même pour 2 autres couples préparés à l'avance, car ils comportent des pièces à rajouter avant le chantier.

Tout est prêt, pour commencer la construction du fuselage.
